浅谈：防爆铠装电缆夹紧密封接头

　　防爆挠管是为隔爆式仪表设计的，很多功能对本安表和不需要防爆的场合是多余且使用麻烦。

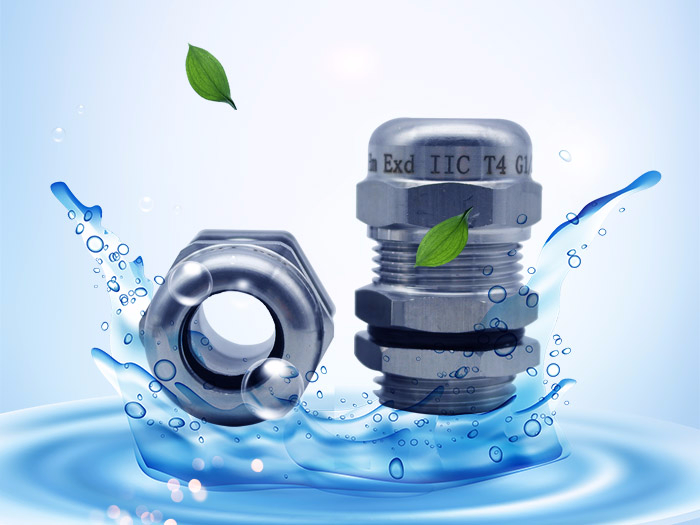

　　格兰头也叫防爆铠装电缆夹紧密封接头，是安装在电缆与电器设备的连接处，起到引入电缆、固定位置、密封、隔爆作用。

　　一般来说对本安仪表能起固定，防水，密封，本身阻燃就行。工程塑料就能满足要求；对隔爆仪表的格兰头有时还需要具有形成泄压通道，吸收能量的的作用，具有这种种功能的格兰头通常是金属制作。

　　仪表导线从防爆铠装电缆夹紧密封接头引出后，在空间留出一米以下的长度，然后穿管或进汇线槽。穿管口及汇线槽进口最好也用格兰头固定（其它措施也行）。

　　电流、电阻、开关量以外的信号线，如果不是屏蔽线，最好不要用格兰头（最好都用屏蔽线），补偿导线使用格兰头应慎重。

　　如果使用铠装电缆，只需配防爆铠装电缆夹紧密封接头，不需要挠性管，铠装电缆进接线箱也是经过防爆铠装电缆夹紧密封接头；如果是非铠电缆，配电缆密封接头+挠性管，挠性管和三通（排水用）连接，三通和穿线管连接。穿线管经过挠性管再和接线箱的的电缆密封接头连接。接线箱的进线是在箱体底部的，所以一般不用再加三通排水。

　　防爆铠装电缆夹紧密封接头是电缆引入装置，对于防爆仪表，目的是配合仪表本身起到防爆的作用。穿线管处没有防爆要求，用电缆密封接头防水，有些大材小用了。

　　gland（格兰）是国际上通用的电缆引入装置。在中国还是有其他形式的电缆夹紧接头。比如南阳防爆电机厂就一直坚持使用他们的出线斗，分为喇叭口和螺纹口两种。对于电气，他们有时也不使用格兰，而是采用螺纹口+密封橡胶圈。以上两种做法都是符合国家的防爆规范的。有兴趣的可以看看GB3836.1-2010的附录A。
